Обзор на лазерен нивелир Ermenrich LV60 PRO

Спецификации
Корпус
Компенсатор
Органи за управление
Устройство за дистанционно управление
Таблица за конкурентно сравнение
Дебелина на линията на лазера на различни разстояния
Измерване на яркостта на лазерната линия
Декларирана точност (съответно)
Регулиране
Комплектът включва
Предимства и недостатъци

Лазерният нивелир Ermenrich LV60 PRO прожектира три яркозелени равнини на 360 градуса и цялостна отвесна линия, която се образува в мерниците на две вертикали върху тавана и пода.

Уредът е снабден с вградено устройство за затъмняване, което Ви позволява да променяте яркостта на линиите в зависимост от осветеността.

Друго предимство на Ermenrich LV60 PRO е петгодишната гаранция от производителя.

Спецификации

Точност: ± 1,5 mm/5 m (или ± 0,3 mm/m)

Работна дистанция: 30 m (в зависимост от осветеността)

Работен обхват на компенсатора: 4°±1°

Време за монтаж: около 2 сек.

Клас на защита от прах и влага: IP54

Работа с приемник: да

функция TILT (НАКЛОН): да

Глава за монтаж: 1/4"

Клас и дължина на вълната на лазера: II, 505–550 nm

Оптична сканираща система: 1 H 360°/2 V 360°

Степени на яркост и време на работа: степен 1 – 6 часа, степен 2 – 9 часа, степен 3 – 15 часа, степен 4 – 30 часа

Захранване: вградена литиево-йонна батерия 4000 mAh, USB Тип-C

Работна температура: от –10°C до +50°C

Размери: 98 x 68 x 97 mm

Тегло: 347 грама

Минимално разстояние от хоризонта:

8,6 cm до пода

1,1 cm до тавана

1,1 cm от вертикалната равнина на стената

Устройство за дистанционно управление:

Захранване: 2 бр. батерии CR2016

Работна дистанция: 80–100 m в открити пространства

Честота на радиосигнала: 433,92 MHz

Размери на дистанционното управление: 30 x 33 x 10 mm

Корпус

Корпусът на лазерния нивелир Ermenrich LV60 PRO е изработен от висококачествена пластмаса за промишлени цели, почти изцяло покрита с твърда гума, която е приятна на допир.

Всички елементи на корпуса са подравнени отлично. Няма забележки относно качеството на изработка. Всичко е направено на най-високо ниво.

На гърба на корпуса, под гумената капачка, има съединител USB Тип-C за бързо зареждане на батерията, както и за захранване с променлив ток, ако батерията е изтощена.

В уреда се използва вградена батерия от пакетен тип с капацитет 4000 mAh, който е достатъчен за доста дълго време на работа. Ако във времето батерията влоши много характеристиките си, тя може да бъде заменена.

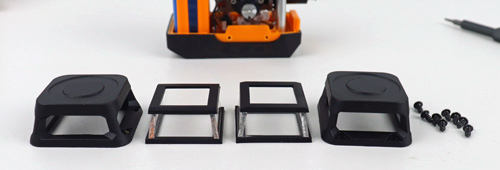

Защитните кули са изработени от пластмаса и са закрепени към корпуса чрез две гумени уплътнения в горната и долната част на стъклото, което увеличава значително защитата срещу натрупване на прах във вътрешността, така също срещу проникване на влага.

Лазерният нивелир Ermenrich LV60 PRO е оборудван с висококачествени лазерни модули с фабрични обозначения. Тези модули създават ярка и тънка зелена линия. Вижте по-долу дебелината на линията на различни разстояния.

В основата е разположена елегантна главина с резба 1/4" за монтиране на уреда върху триножник за фотоапарат/видеокамера, монтировка за стена или въртяща се основа (последните две са включени в комплекта).

LV60 PRO наистина изненадва със своята компактност. За да разберете по-добре размерите, предлагам да разгледате сравнителната снимка с лазерен нивелир Kaiweets KT360A. Това също е 3D нивелир с традиционен размер.

Компенсатор

Лазерният нивелир Ermenrich LV60 PRO има бързодействащ компенсатор с махало и магнитни успокоители.

Компенсатор с този принцип на работа се използва в повечето лазерни нивелири. Единствената разлика между тях е времето за поставяне на махалото на компенсатора в работно положение. Тук времето за поставяне е само 2 секунди, което е доста бързо.

Цялата компенсаторна система е монтирана върху метални опори, което определено е предимство.

Всеки компенсатор има собствен работен диапазон; за този модел той е 4°±1°. Ако уредът се наклони извън този диапазон, тогава се задейства автоматично визуално предупреждение във формата на мигащи лазерни линии. За спиране на мигането, лазерният нивелир трябва да се постави върху по-равна повърхност.

Органи за управление

Отстрани на корпуса има двупозиционен превключвател, чрез който се блокира махалото на компенсатора. Когато превключвателят се постави в положение „отворена блокировка“, всички равнини светват и компенсаторът започва да заема автоматично работно положение, за да маркира хоризонталната или вертикалната посока.

Ако преместите плъзгача в положение „затворена блокировка“, компенсаторът се блокира за транспортиране.

В тази позиция се активира също функцията TILT за маркиране на линии под произволен ъгъл. За активиране на този режим в блокирано състояние, натиснете и задръжте натиснат червения бутон на горния панел в продължение на 3 секунди.

Панелът за управление има общо четири бутона и пет индикатора.

Бутоните V1 и V2 служат за включване и изключване на вертикалните равнини, а бутонът H – за включване и изключване на хоризонталната равнина. Това Ви предоставя възможност за конфигуриране на произволен брой равнини.

В деблокирано състояние червеният бутон за захранването служи за регулирането на яркостта на лазерните линии (4 опции); яркостта се променя чрез кратко натискане на бутона. Освен това в режим на автоматично изравняване, задържането в натиснато положение на този червен бутон в продължение на 2–3 секунди ще активира режима „приемник“ (линиите ще започнат да светят по-слабо, с други думи, ще преминат в пулсиращ режим).

Зарядът се показва чрез четири зелени индикатора.

Във включено състояние един индикатор свети в зелено, а когато се включи режимът на работа „приемник“, същият започва да мига.

Устройство за дистанционно управление

Устройството за дистанционно управление има 4 бутона с изключително добро бързодействие. Бутоните почти дублират напълно панела за управление на лазерния нивелир Ermenrich LV60 PRO.

Единственото нещо, което липсва тук, е бутонът за захранването, поради което функцията TILT не може да се включва чрез дистанционното управление.

Бутоните V1, V2 и H служат за включване и изключване на съответните равнини, а четвъртият бутон превключва режимите на яркост на лазерните линии.

Като цяло устройството за дистанционно управление оставя положително впечатление, а качеството на изработката е 5 от 5.

Таблица за конкурентно сравнение

Дебелина на линията на лазера на различни разстояния

Ermenrich LV60 PRO издържа отлично в този тест.

На малко разстояние – 1 метър дебелината на линията беше малко по-малка от 2 mm. Малко повече от 1 mm на 5 метра от стената. И само 2,5 mm на 10 метра.

Измерване на яркостта на лазерната линия

Тестът за яркост на лазерния нивелир Ermenrich LV60 PRO показа следните резултати:

5 метра ярка страна – 27,5 лукса
5 метра затъмнена страна – 6,1 лукса
10 метра ярка страна – 11,2 лукса
10 метра затъмнена страна – 2,3 лукса

Забележка в полето. При конусовидните призми нееднородността на сиянието около кръга може да варира, което се счита за нормално. Поради това измерванията с луксметър се извършват в две точки на равнината: Най-ярката област в равнината и най-затъмнената област в същата равнина. Измерванията се извършват на две разстояния: 5 и 10 метра.

Декларирана точност (съответно)

Тестът за точност на 10 метра показа, че лазерният нивелир Ermenrich LV60 PRO отговаря напълно на посочените характеристики. Освен това действителната точност се оказа по-висока, около ± 0,2 mm/m, докато обявената точност беше ± 0,3 mm/m.

Регулиране

Във времето може да възникне необходимост от регулиране на всеки нивелир, понеже точността може да се влоши поради различни фактори: неправилно транспортиране, механични удари, високи температури и др.

Лазерният нивелир Ermenrich LV60 PRO се настройва доста лесно, отчасти благодарение на удобното разглобяване.

Регулирането на нивелира е изключително лесно, когато равнините са изместени коаксиално. Достатъчно е да се регулира само позицията на махалото. Корекцията на настройката на махалото се извършва чрез болтовете за напречно и надлъжно регулиране, които се намират в тялото на махалото.

За коригиране на страничния наклон на хоризонта в зависимост от наклона, трябва да се затегне или разхлаби болтът за напречно регулиране.

Ако трябва да повдигнете или спуснете равнината, затегнете или разхлабете (в зависимост от това дали равнината е обърната нагоре или надолу) болта за надлъжно регулиране.

Позицията на отделната равнина на лазера се регулира чрез четири болта в основата на лазерния модул. В този случай това се прави интуитивно.

Завъртаме тези болтове малко по малко: разхлабваме един болт, затягаме противоположния болт и виждаме какво ще бъде състоянието на равнината. Ако нещо се обърка, болтовете винаги могат да се върнат в първоначалното им положение.

След няколко проби ще стане ясно кои болтове трябва да се затегнат и кои да се разхлабят малко.

Комплектът включва

Лазерният нивелир Ermenrich LV60 PRO се предлага в маркова картонена кутия и в компактен, доста твърд платнен калъф.

Всички елементи в калъфа са разположени в своите гнезда, изработени от плътен мек материал.

Кутията за транспортиране съдържа:

• Лазерен нивелир
• Въртяща се основа с миниатюрен винт
• Магнитна монтировка за стена
• Устройство за дистанционно управление
• Кабел за зареждане
• Зелена магнитна мишена
• Ръководство за потребителя и друга съпътстваща документация

Предимства и недостатъци

Предимства: регулиране на яркостта, порт за зареждане Тип-C, отлична изработка и материали, функция TILT, режим на работа „приемник“, малък размер, ярки и тънки линии, устройство за дистанционно управление, лесно калибриране, сдвояване на кулите чрез гумени уплътнения, клас на защита IP54, компенсаторът е върху метални опори, работи с мрежово захранване, добър комплект, свободен избор на равнини, 5-годишна гаранция.

Недостатъци: не се доставя със заряден модул.

---
